派恩杰原创大电流碳化硅二极管浪涌测试平台

Pageviews:206 | 2022-09-23

引言

正向浪涌能力是评价碳化硅二极管应用和可靠性的一项重要参数，为简约表述，下文二极管皆指代碳化硅二极管。通常二极管厂家会对二极管进行 10ms浪涌的测试。其主要原理就是通过设备产生一个10ms半周期正弦浪涌电流，然后将该电流加在待测二极管上，以测试出二极管浪涌承受能力。

市场上大电流浪涌测试仪器价格昂贵，派恩杰搭建了一套针对50/60Hz浪涌测试的电路，其工作原理如下

Part 1 组件

波形发生器：产生单个周期的正弦电压脉冲

电流控制单元电路模块：根据虚短虚断可以计算出所需要的脉冲电流

当Vin为正弦脉冲波时则Id必然是正弦脉冲波，C1、C3、R2是为了调节相位和幅值以让电路工作在稳定状态。由于单个电流控制单元电路模块电流能力有限，可采取并联不同数量的电流控制单元电路模块（将电流控制单元电路模块的W1、W2、W3、W4连接在一起）来扩展测试二极管正向浪涌电流能力范围

超级电容：提供浪涌电流能量，防止干扰供电网络

直流电源：提供浪涌电流能力和给超级电容充电

Part 2 工作过程

1、给直流电源上电

2、直流电源给超级电容充电充满

3、根据所需要加在二极管上的电流调节波形发生器

4、波形发生器发出波形所需要的正弦脉冲电流波加在待测SiC二极管上

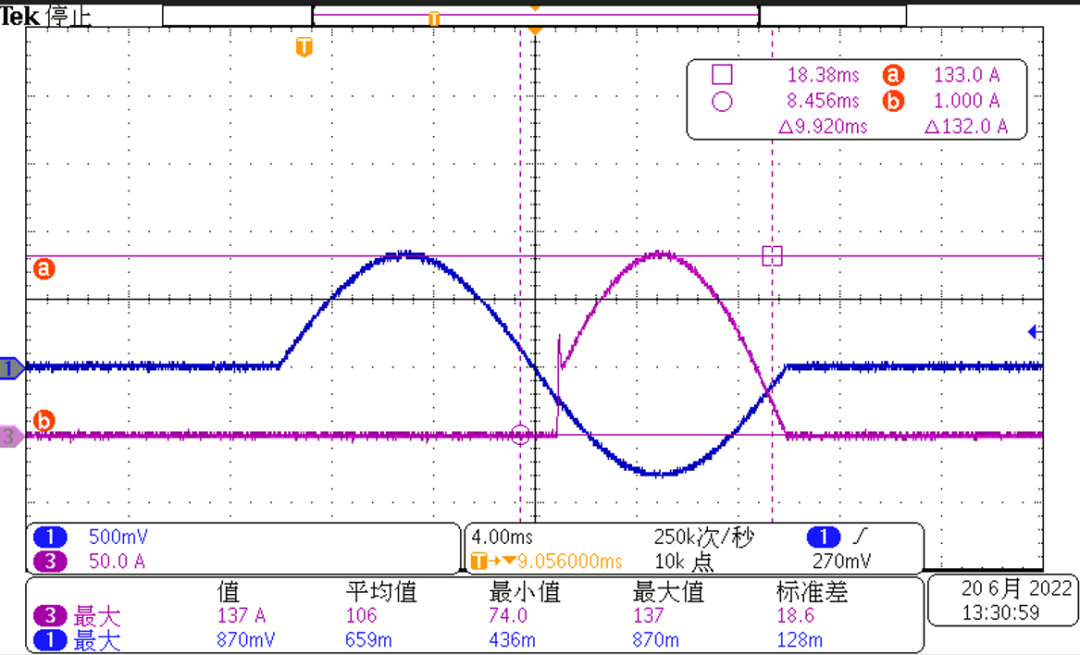

测试波形

蓝色：波形发生器输出波形

红色：流经二极管电流波形

主要优势

该平台能够进行500~600A 的碳化硅二极管 10ms 正弦半波浪涌电流测试，解决了目前商用碳化硅二极管所有型号的浪涌测试需求。
