200kW逆变器参考设计
浏览量：762 | 2022年08月17日
简介

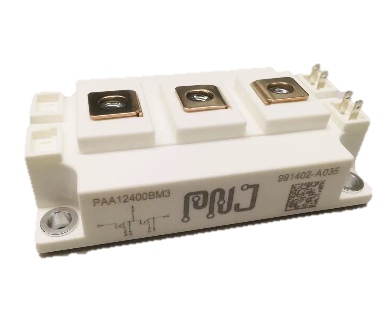

基于派恩杰1200V/400A SiC 模块PAA12400BM3开发的800V 电机驱动平台。采用如图1所示三相桥式拓扑结构，母线额定电压为650V，工作母线电压范围为400-800V，最大输入直流电流为200A，最大输出连续功率为120kW，最大持续相电流为160A, 短时峰值功率为200kW/30s，短时峰值电流300A，使用SiC模块的三相逆变器在效率上有了极大的提升，并且体积也相对减小，派恩杰62mm封装SiC模块最大工作结温可达175℃，采用铜基板进行散热。
系统框架及参数介绍
该逆变器主要由功率模块、母排、电流传感器、母线电容、主控板、放电板等部件组成。
特点
-
62mm封装SiC模块实现更高效率更高功率密度
-
强制风冷散热，简化系统设计
-
模块驱动板内置多重保护
-
预留多路采样接口及信号接口，方便扩展外围功能
逆变器框架系统
.png)
.png)
图1：逆变器系统框架
逆变器主要参数
|
输入电压 |
400Vdc~800Vdc |
最大输入电流 |
200A |
|
输出电压 |
380Vac |
最大输出电流 |
160Aac |
|
输出功率 |
120kW |
开关频率 |
10kHz |
|
电路拓扑 |
三相全桥 |
应用器件 |
PAA12400BM3 |
|
效率 |
99.6% Peak @ 10kHz |
||
.png)

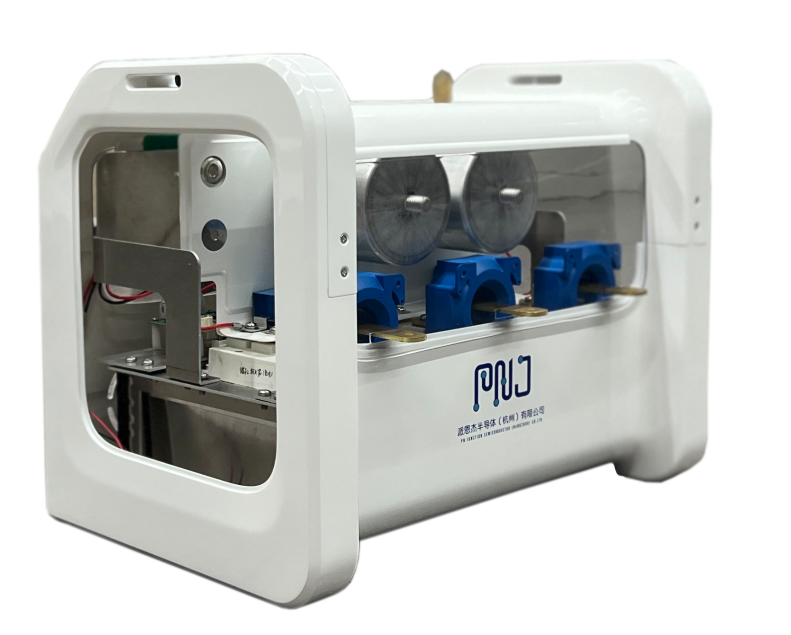

图2：逆变器外观
效率测试
如图3所示，可以看出采样派恩杰62mm封装SiC 模块逆变器，在全负载范围内都可以获得极高的效率，在800V母线输入下，峰值效率可达99.6%，全范围负载效率都在99%以上。
.png)

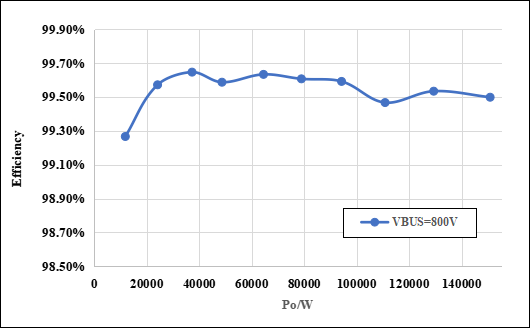

图3: 800V母线下系统输出效率
